Gerilim ve Akım Harmonikleri
Sisteminizdeki her elektronik cihazın ömrünü kısaltan gerilim ve akım harmonikleri için EPDK'nın belirlediği sınır değerler vardır: gerilimde THDv %5, akımda ise THDi %15. Bu değerlerin üzerinde olmanız durumunda cezai yaptırımlar uygulanmaktadır.

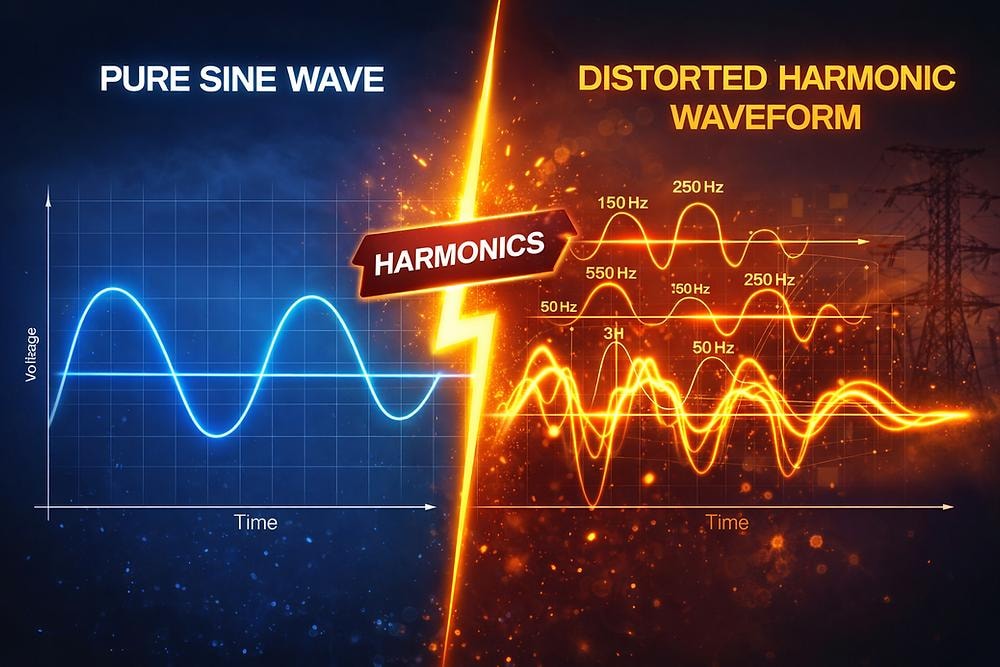

Harmonik Bozulmalar Nasıl Oluşur?
Aslında hayatımızın içinde olan bir konudur. Sistemimizde kullandığımız tüm elektronik cihazların içerisinde farklı frekanslarda çalışan elektronik komponentler bulunmaktadır; IGBT, IPM, MOSFET, entegreler… Her biri farklı frekansta çalışmaktadır — kimisi 200 Hz'de, kimisi 150 Hz'de, kimisi 50 Hz'de. Bunların hepsi aynı anda devreye girdiği için sinüs dalgasında otomatik olarak bozulmalara yol açmaktadır.
Bu harmonikler aslında parazit değildir; formüle edilebilir bozuk frekanslardır.
1
Aktif Filtre Kullanımı
Bozuk frekansı sönümleyerek tam dalga sinüs elde etmenin en etkili yöntemi Aktif Filtre kullanmaktır. Temiz bir şebeke için en güvenilir çözümdür.
2
Lokalde Tespit ve İyileştirme
Sorunu kaynağında tespit edip yerinde iyileştirme yapmak da etkili bir yaklaşımdır. Özellikle büyük güç kullanan ve sisteme hızlı giriş-çıkış yapan yüklerin bulunduğu tesislerde bu yöntem kritik önem taşır.
Büyük güç kullanan ve sisteme hızlı giriş-çıkış yapan büyük yüklerin bulunduğu tesislerde enerji ölçümü ve takibi çok büyük önem arz etmektedir. Doğru ölçüm yapılmadan harmonik sorunlarının kaynağını tespit etmek mümkün değildir.
Enerji Analizörü Seçiminde Yapılan En Belirgin Hata
Enerji analizörü kataloglarında sıkça karşılaşılan bir ifade vardır: "31. dereceye kadar harmonik okuma" veya "63. dereceye kadar harmonik okuma." Bu rakamlar teknik açıdan doğru olsa da pratikte size hiçbir fayda sağlamaz — çünkü o bantlarda çalışan bir cihaz yoktur.
Harmonik Dereceler Ne Anlama Gelir?
Harmonikler kademeli olarak sıralanır: 1., 3., 5., 7., 9., 11., 13. ve devamı şeklinde. Her kademe, temel frekansın (50 Hz) katı olan bir bandı temsil eder:
1. Derece
50 Hz
1 × 50 Hz
Temel şebeke frekansı
3. Derece
150 Hz
3 × 50 Hz
En yaygın harmonik bozulma
13. Derece
650 Hz
13 × 50 Hz
Endüstriyel sürücülerde görülür
31. Derece
1.550 Hz
31 × 50 Hz
Pratikte cihaz yoktur
!
Yüksek Derece = Gereksiz Veri
31. veya 63. dereceye kadar ölçüm yapabilen analizörler bu bantlarda veri üretir; ancak tesisinizdeki hiçbir cihaz o frekanslarda çalışmaz. Dolayısıyla bu veriler pratikte anlamsızdır ve karar süreçlerinizi karmaşıklaştırır.
✓
Pratikte Neye İhtiyacınız Var?
Endüstriyel tesislerde gerçek sorunlara yol açan harmonikler genellikle düşük dereceli bantlarda (3., 5., 7., 11., 13.) yoğunlaşır. Bu aralıkları doğru ve güvenilir ölçen bir analizör, yüksek derece iddiasından çok daha değerlidir.
Enerji analizörü seçerken "kaçıncı dereceye kadar ölçüyor?" sorusu yerine "hangi bantlarda ne kadar doğru ölçüyor?" sorusunu sorun. Yüksek derece sayısı bir pazarlama argümanıdır; sahada ihtiyacınız olan ölçüm hassasiyeti ve güvenilirliğidir.
